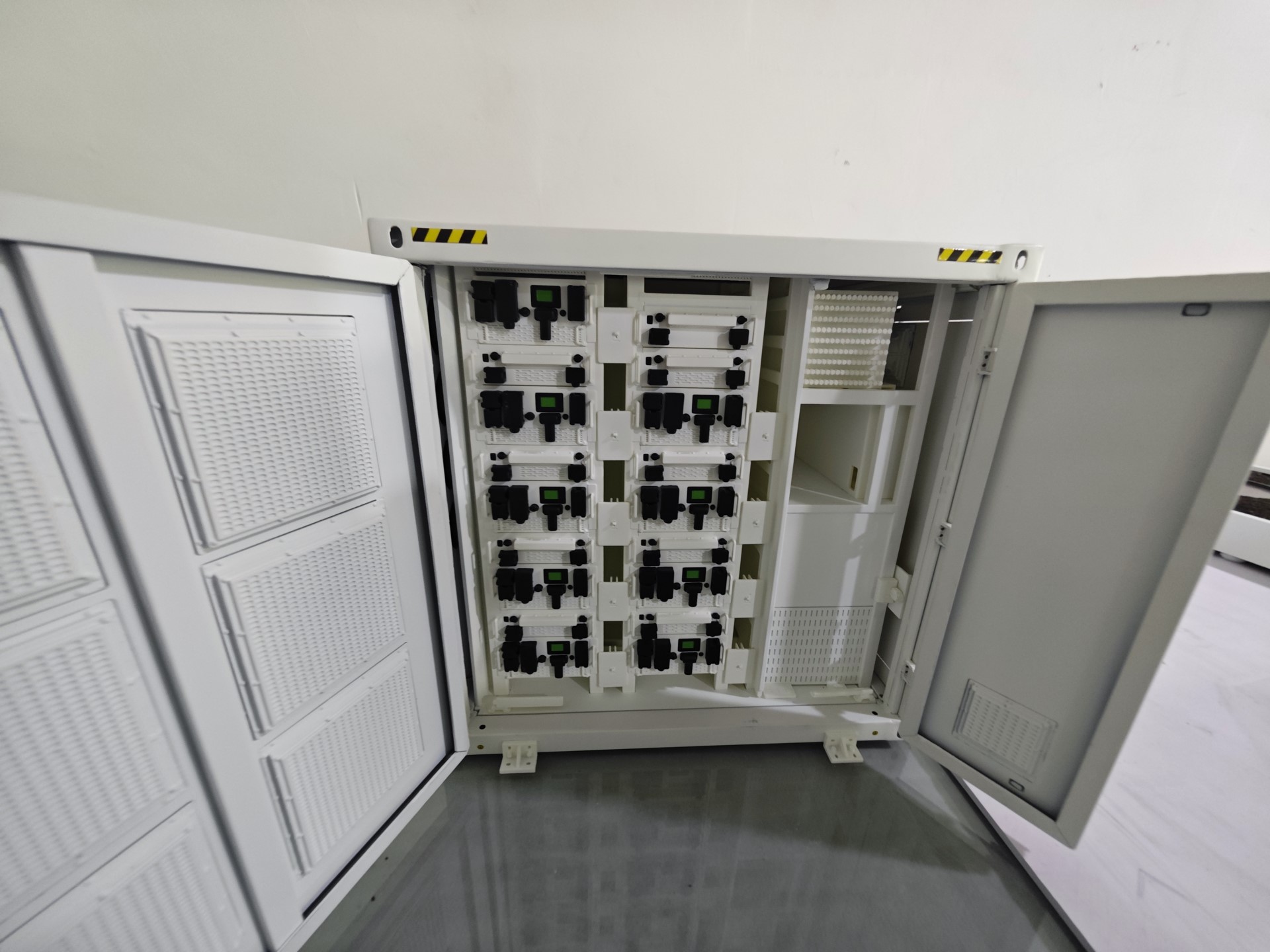

储能汇流柜模型制作案例：

一、项目背景

本次储能汇流柜模型制作以“高度还原工业设备细节，精准呈现内部结构布局”为核心目标。模型基于真实储能汇流柜的外观与内部组件设计，采用ABS工程塑料与镀锌板为主要材料，通过精细的工艺处理、分色涂装与灯光效果，最终实现90%以上的视觉与触感还原度，完美呈现电力设备的精密结构与工业美学。

二、材料选择与特性适配

1. 主体柜体：镀锌板

• 特性：镀锌板具有优异的耐腐蚀性与金属质感，厚度0.5mm，用于制作模型的主体柜体、门板与内部支撑框架。其刚性与可折弯性完美复刻真实设备的钣金外壳，表面锌层可直接进行打磨与底漆处理，适配工业设备的哑光白涂装需求。

• 优势：通过折弯与螺丝拼装工艺，精准还原柜体的加强筋、安装孔位与门板铰链结构，避免焊接变形，保证模型的组装精度与可拆卸性。

•


2. 内部组件：ABS工程塑料

• 特性：ABS板材（厚度0.5-2mm）易切割、可抛光、粘接强度高，用于制作汇流排、断路器、显示屏、散热格栅、警示标识等复杂细节部件。

• 优势：通过CNC雕刻与3D打印结合，精准还原汇流排的层叠结构、断路器的操作手柄、显示屏的边框细节，弥补镀锌板在精细造型上的局限。

•

•


三、制作工艺全流程

1. 结构拆解与精准下料

• 图纸分析：依据汇流柜三视图，拆解为“外柜体+内部功能区+门板”三大模块。外柜体由镀锌板激光切割成侧板、顶板、底板；内部组件如汇流排、断路器组、散热器等采用ABS板材CNC雕刻或3D打印成型。

• 折弯与拼装：镀锌板通过折弯机成型，关键连接处采用螺丝固定，保证结构可拆卸；ABS组件通过氯仿溶液粘接，接缝处用ABS粉末填补打磨，实现无缝拼接。

2. 细节复刻与功能模拟

• 内部布局还原：汇流排按真实排列分层粘接，表面刻出接线端子与散热孔细节；断路器组采用ABS板雕刻主体，黑色ABS条模拟操作手柄，绿色ABS片模拟状态指示灯，通过定位夹固定于镀锌板支架上。

• 门板细节处理：门板上的散热格栅采用激光切割ABS网板，与门板本体粘接后打磨平整；观察窗采用透明亚克力板，边缘用ABS条模拟密封胶条，增强真实感。

3. 表面处理与分色涂装

• 前处理：镀锌板表面用磷酸清洗去油，细砂纸整体打磨至无光泽；ABS部件用1000#砂纸湿磨，去除层纹并增加漆面附着力。

• 分色涂装：柜体与门板采用哑光白汽车漆，汇流排为铜色金属漆，断路器手柄为黑色哑光漆，警示标识采用黄黑相间的反光贴纸，模拟真实设备的视觉警示效果。

•


四、后期处理与质量检测

1. 组装与调试

• 总装：将内部组件按真实布局安装于柜体，门板铰链采用金属螺丝模拟，保证开合顺畅；接线端子用红色与黑色ABS管材模拟，通过定位孔固定。

• 灯光效果：在柜体顶部安装LED灯带，模拟设备运行时的照明效果；断路器上的绿色指示灯采用透明ABS板背印工艺，通电后可发光。

2. 质量检测

• 尺寸精度：使用卡尺检测模型关键尺寸，误差控制在±0.5mm以内。

• 细节还原度：对比真实设备照片，检查汇流排排列、断路器布局、散热格栅细节，确保90%以上的还原度。

• 涂装质感：检查漆面是否平整无流挂，分色边界是否清晰，金属质感是否逼真。
