储能变流器模型制作案例：

一、项目背景

本次储能变流器模型制作以“精准还原工业设备细节，突出核心部件功能质感”为目标。模型基于真实储能变流器的结构设计，采用ABS工程塑料与镀锌板为核心材料，通过精细的分色涂装与灯光效果处理，最终实现90%以上的视觉还原度，完美呈现电力设备的精密结构与工业美学。

二、材料选择与特性适配

1. 主体框架：镀锌板

• 特性：镀锌板具有优异的耐腐蚀性与金属质感，厚度0.5mm，用于制作模型的主体支架与顶部散热结构。其刚性与可折弯性完美复刻真实设备的钣金框架，表面锌层可直接进行打磨与底漆处理，适配工业设备的哑光银灰色涂装。

• 优势：通过折弯与螺丝拼装工艺，精准还原设备支架的层叠结构与安装孔位，避免焊接变形，保证模型的组装精度。

•


2. 核心组件：ABS工程塑料

• 特性：ABS板材（厚度0.5-2mm）易切割、可抛光、粘接强度高，用于制作控制面板、电路板、电容、警示标识、接线端子等复杂细节部件。

• 优势：通过激光切割与3D打印结合，精准还原电路板的绿色基底、铜箔线路、电子元件布局，以及警示标识的文字与图案，弥补镀锌板在精细造型上的局限。

•

三、制作工艺全流程

1. 结构拆解与精准下料

• 图纸分析：依据储能变流器的三视图，拆解为“框架+核心模块+接线系统”三大模块。框架由镀锌板激光切割成侧板、顶板、支撑杆；核心模块如电路板、电容、散热器等采用ABS板材激光雕刻或3D打印成型。

• 折弯与拼装：镀锌板通过折弯机成型，关键连接处采用螺丝固定，保证结构可拆卸；ABS组件通过氯仿溶液粘接，接缝处用ABS粉末填补打磨，实现无缝拼接。

2. 细节复刻与功能模拟

• 电路板还原：绿色ABS板作为电路板基底，表面通过UV印刷复刻铜箔线路与电子元件焊点，粘接银色ABS圆片模拟电容，黑色ABS条模拟芯片，金色ABS点模拟焊盘，细节精度达到真实电路板的90%。

• 警示标识与文字：采用透明ABS板背面丝印工艺，制作黄色高压警示、禁止烟火等标识，外覆亚克力保护层，保证文字清晰且耐磨损。

• 接线系统模拟：红色与黑色ABS管材加热弯曲，模拟电源线与信号线，末端粘接黑色ABS接头，通过定位孔固定于模型底部，还原真实设备的接线布局。

3. 表面处理与分色涂装

• 前处理：镀锌板表面用磷酸清洗去油，细砂纸整体打磨至无光泽；ABS部件用1000#砂纸湿磨，去除层纹并增加漆面附着力。

• 分色涂装：镀锌板框架喷涂哑光银灰色工业漆，模拟真实设备的钣金质感；ABS电路板喷涂绿色防潮漆，电容与芯片部件分色涂装，确保颜色与真实元件一致；警示标识采用高饱和度油墨印刷，保证视觉冲击力。

•


四、灯光效果与最终组装

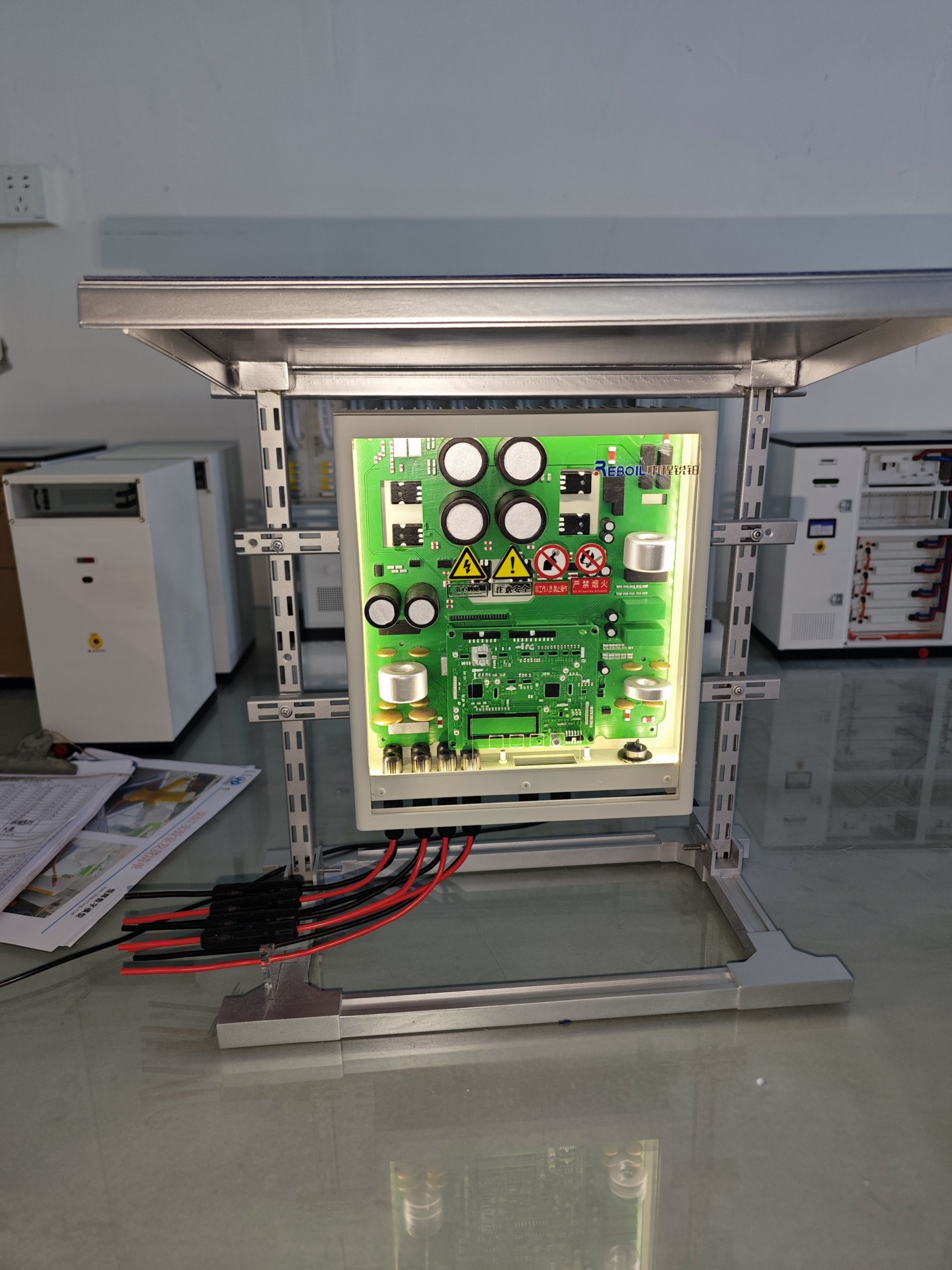

• 灯光系统：在电路板模型背面嵌入LED灯带，通过透明亚克力板漫反射，模拟设备运行时的电路板发光效果，增强模型的科技感与展示性。

• 总装调试：将核心模块固定于镀锌板框架内，接线系统按真实布局排列，整体检查各部件的对齐度与灯光效果，确保模型的结构稳定性与视觉还原度。

五、总结

通过ABS与镀锌板的材料组合，结合精细的工艺处理与灯光效果，该储能变流器模型完美还原了真实设备的结构细节与工业质感。从框架的金属质感，到电路板的精密元件，再到警示标识的清晰度，模型在视觉与触感上均达到90%以上的还原度，可广泛应用于展厅展示、产品演示等场景，为客户直观呈现储能设备的核心技术与工艺水平。
