储能柜模型制作案例：还原度90%的工艺全解析

一、项目背景

本次储能柜模型制作以“高度还原工业质感，精准复刻结构细节”为核心目标。模型基于真实储能柜外观与内部结构设计，采用ABS工程塑料与镀锌板为主要材料，通过精细的工艺处理与分色涂装，最终实现90%以上的视觉与触感还原度，完美呈现储能设备的工业美学与功能布局。

二、材料选择与特性适配

1. 主体结构：镀锌板

• 特性：镀锌板具有优异的耐腐蚀性与金属质感，厚度0.5mm，既能保证模型柜体的刚性，又能通过折弯工艺实现精密的框架结构，完美复刻真实储能柜的钣金外壳与安装支架。

• 优势：表面锌层可直接进行打磨与底漆处理，无需额外防锈工序，适配工业设备的哑光白涂装需求。

2. 细节组件：ABS工程塑料

• 特性：ABS板材（厚度0.8-2mm）易切割、可抛光、粘接强度高，用于制作内部电池模组、断路器、管道、控制面板等复杂细节部件。

• 优势：通过CNC雕刻与3D打印结合，精准还原电池组的层叠结构、管道的弯折形态及面板的标识文字，弥补镀锌板在精细造型上的局限。

•

三、制作工艺全流程

1. 结构拆解与精准下料

• 图纸分析：依据储能柜三视图，拆解为“外柜体+内部功能区”两大模块，外柜体由镀锌板激光切割成侧板、顶板、门板；内部组件如电池模组、管道系统、控制面板等采用ABS板材CNC雕刻或3D打印成型。

• 折弯与拼装：镀锌板通过折弯机成型，焊接处采用氩弧焊低温焊接，避免锌层大面积脱落；ABS组件通过氯仿溶液粘接，接缝处用ABS粉末填补打磨，实现无缝拼接。

2. 细节复刻与结构强化

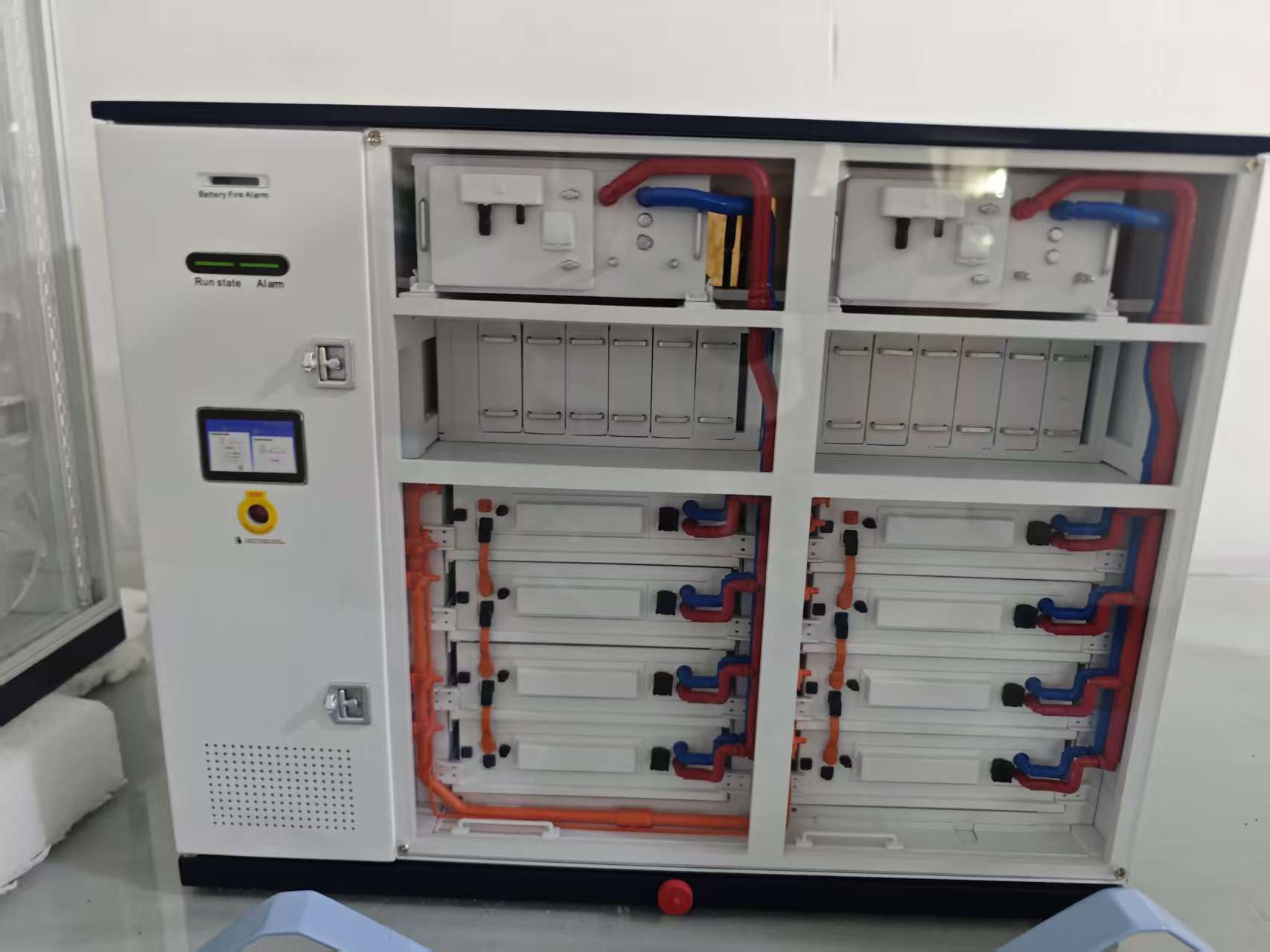

• 内部布局还原：电池模组按真实排列分层粘接，表面刻出散热孔与接线端子细节；管道系统采用ABS管材加热弯曲，红蓝橙三色管道对应不同流路，通过定位夹固定于镀锌板支架上。

• 功能部件模拟：控制面板上的显示屏、按钮、警示灯采用透明ABS板背印工艺，外覆亚克力保护层；柜体门锁、通风孔等细节直接雕刻于镀锌板表面，增强真实感。

3. 表面处理与分色涂装

• 前处理：镀锌板表面用磷酸清洗去油，细砂纸整体打磨至无光泽；ABS部件用1000#砂纸湿磨，去除层纹并增加漆面附着力。

• 底漆与面漆：镀锌板柜体喷涂哑光白色环氧底漆（模拟工业设备防锈底漆），干燥后喷涂哑光白丙烯酸面漆；ABS组件按功能分色：电池模组为浅灰色，管道为高饱和度红、蓝、橙，控制面板为深空灰，文字标识采用丝网印刷。

• 做旧与质感强化：关键部位（如门把手、柜体底部）轻扫深灰色渍洗液，模拟长期使用痕迹；管道连接处点缀少量“锈渍”效果，提升场景真实感。

四、后期质检与细节优化

• 整体校准：检查柜体垂直度、门板开合顺畅性，内部组件固定牢固性，确保各模块比例协调。

• 细节补漆：对喷涂中遗漏的边角进行局部修补，透明件（如显示屏）用抛光膏处理至无指纹、无气泡。

• 还原度验收：与实柜对比，确认结构布局、颜色、材质质感一致，最终成品在光照下呈现与真实储能柜一致的工业哑光质感，内部细节层次分明，视觉还原度达90%以上。
