储能柜模型制作案例
一、模型概况

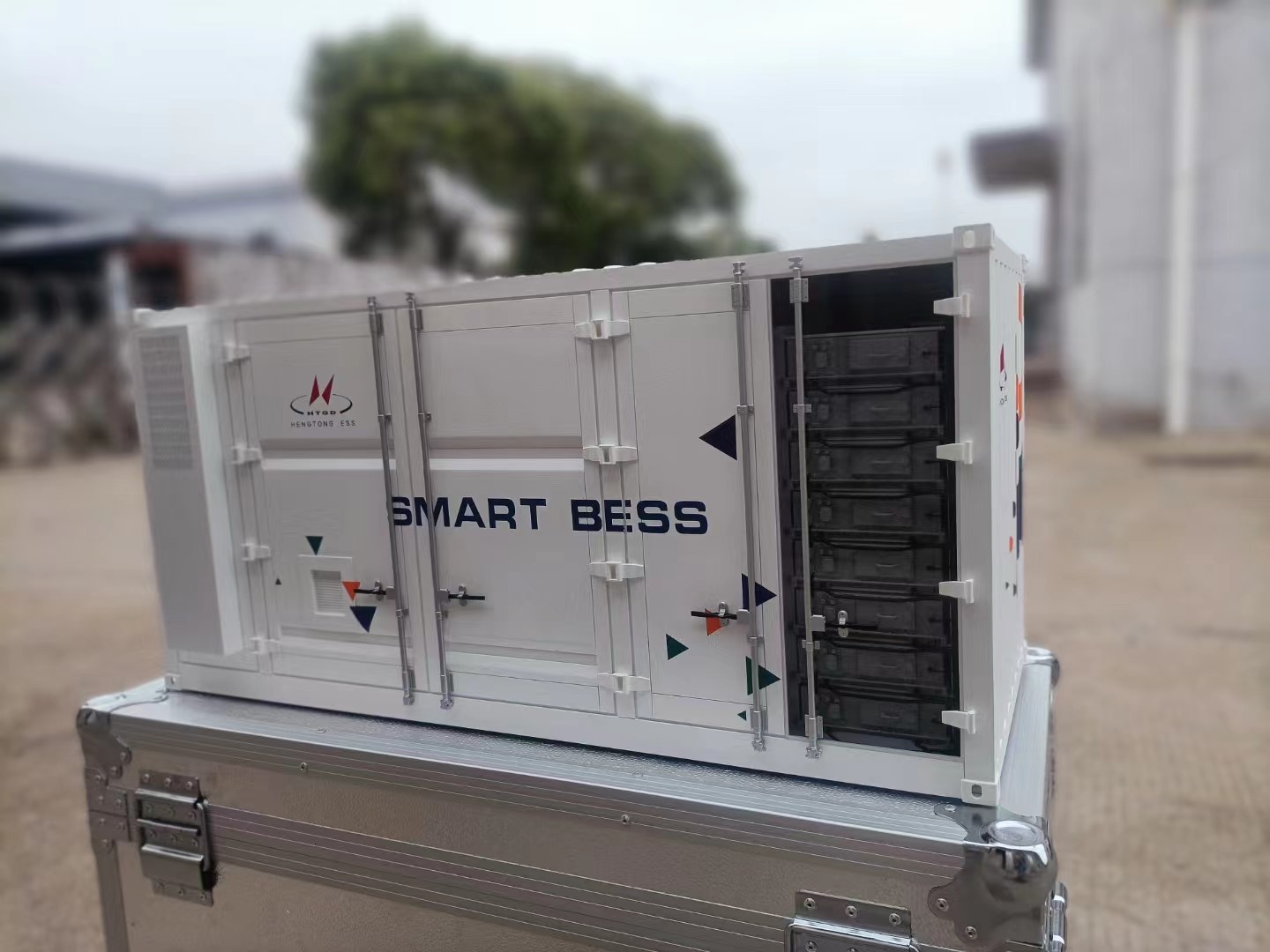

该模型为1:10比例储能柜复刻品，整体还原度达90%，采用光敏树脂与镀锌板复合工艺，精准呈现柜体结构、品牌标识及内部电池模块细节，适用于展会展示、技术交流及企业展厅陈列。
二、材料选型与工艺细节
主体框架：镀锌板冷作成型
选用0.8mm厚镀锌板作为柜体主材料，通过激光切割下料后，采用折边机加工出12mm翻边结构，模拟真实储能柜的加强筋设计。框架拼接采用点焊工艺，接缝处用原子灰填补后打磨平整，确保整体刚性的同时避免焊接变形。柜门与柜体通过微型合页连接，开合角度达110°，锁扣位置与原机1:1对应，还原工业设备的标准化细节。
精密部件：光敏树脂3D打印
柜门表面的“SMART BESS”立体标识、几何箭头图案及通风格栅均采用光敏树脂打印成型。打印前通过三维扫描获取原机表面纹理数据，分层精度设为0.05mm，确保字符边缘清晰无毛刺。电池模块按真实布局等比例缩放，单个模块尺寸为35mm×20mm×15mm，表面压制网格纹路，通过卡扣结构堆叠固定，模拟实际电池阵列的模块化设计。内部细节：仿真线路与配件
柜内电池模块间的连接线采用0.3mm直径漆包线手工弯折，按原机线路走向固定；顶部散热风扇用ABS薄片切割成型，扇叶可手动转动。柜门内侧的控制面板通过蚀刻片工艺制作，按钮与接口位置严格对应原机布局，提升交互真实感。
三、表面处理与上色工艺
金属基底处理
镀锌板框架经喷砂处理去除氧化层，喷涂锌含量85%的冷喷锌剂做防锈处理，干燥后用800目砂纸打磨至哑光质感。边角处采用圆角打磨工艺，避免金属锐角划伤，同时模拟设备长期使用的自然磨损效果。分层上色方案
主色：柜体外部采用RAL 9016纯白环氧底漆，分两次喷涂（间隔2小时），干膜厚度控制在60μm，确保色泽均匀；内部电池模块喷哑光黑（RAL 9005），与外部形成工业风对比。
标识：品牌LOGO及“SMART BESS”文字采用丝网印刷工艺，使用UV固化油墨，字符凸起高度0.2mm；彩色箭头标识用荧光橙、深绿、藏青三色硝基漆手绘，边缘用细毛笔勾线修正。
做旧效果：在合页、锁扣等金属部件表面轻扫青铜色颜料，模拟氧化痕迹；柜门边缘用细砂纸轻磨，露出底层金属色，增强真实使用感。
