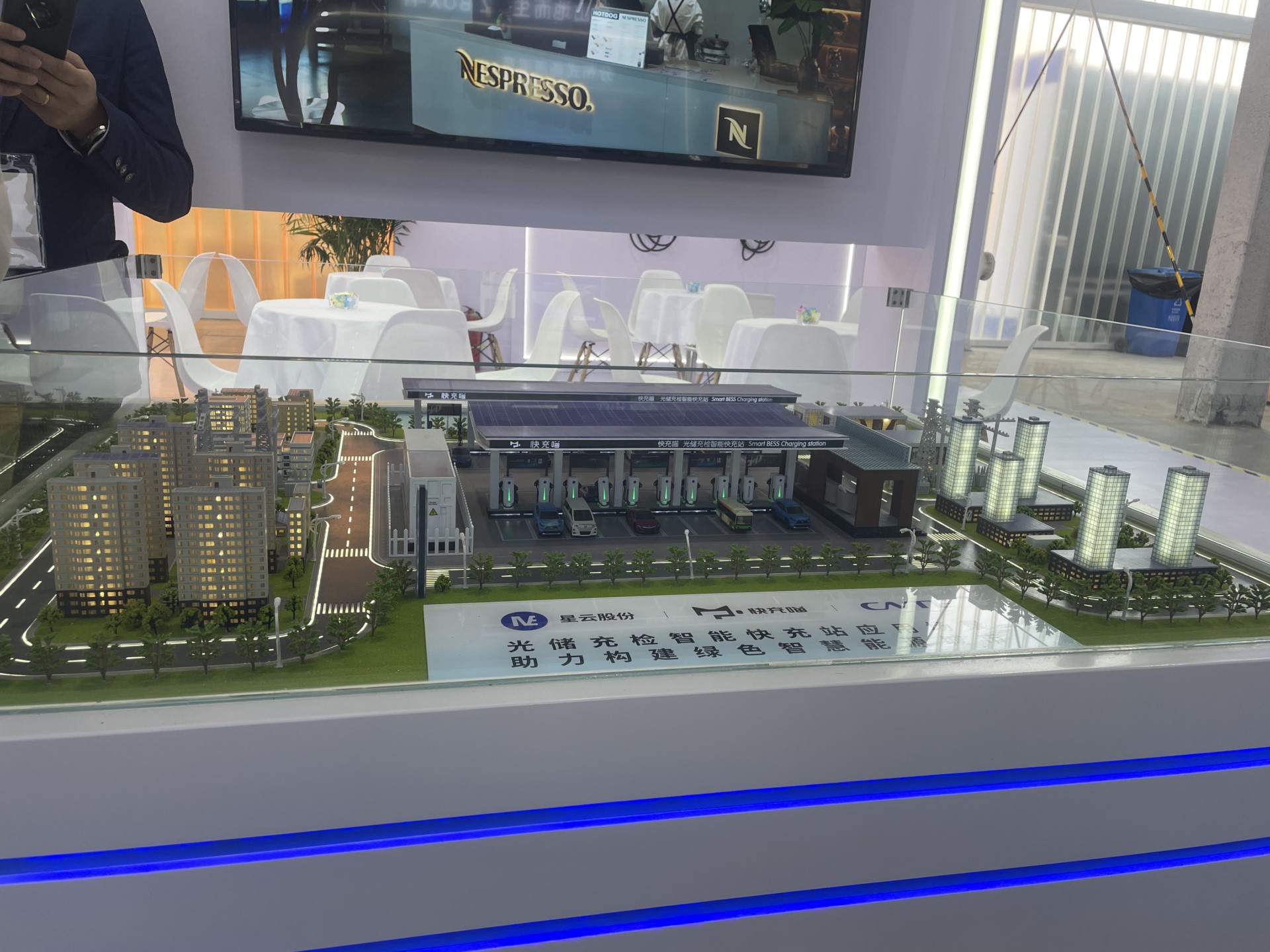

光储充沙盘模型制作全流程案例
一、前期准备：需求拆解与材料定制
数据采集
项目组先对实际光储充电站CAD图纸进行1:50比例缩放，重点标注光伏板阵列角度（30°倾斜）、储能柜布局（6台并联）及充电桩间距（2.5米/个），确保核心功能区尺寸误差≤2mm。同步采集实景照片，提取建筑外立面纹理（如灰色真石漆质感、蓝色光伏板反光率）及周边绿化分布材料清单定制
主体结构：选用10mm厚高密度EPS泡沫板、ABS工程塑料板；
功能模拟：0.5mm厚亚克力板（光伏板，激光雕刻栅格纹理）、微型磁控LED灯带（模拟充电状态指示灯，红/绿双色切换）、铜质漆包线；
场景还原：尼龙草皮、ABS注塑小汽车模型（1:50比例，含充电桩接口细节）、UV打印贴纸。
二、分阶段制作：从结构到功能的分层落地
1. 基础地形与建筑搭建
地基塑形：EPS泡沫板通过数控雕刻机铣出地形起伏，表面用砂纸打磨后涂覆2层环氧树脂，增强硬度；
建筑拼接：充电站主体分3部分组装——屋顶（光伏板阵列，亚克力板切割后粘贴银色反光膜）、墙体（ABS板激光雕刻门窗轮廓，拼接后用原子灰填补缝隙，打磨至无毛刺）、充电桩（3D打印外壳，内置微型弹簧模拟充电枪伸缩结构）。
2. 功能区细节还原
光伏储能系统：光伏板阵列按图纸角度倾斜固定，底部暗藏磁控开关，触摸时LED灯带亮起（模拟“光照充电”状态）；储能柜表面粘贴银色金属箔，雕刻散热孔纹理（孔径0.5mm，间距1mm），柜门可手动开合，内部可见微型电池模型；
充电场景模拟：6台充电桩分3排摆放，每台配备1:50比例小汽车（车门可开，车窗贴茶色半透明膜），充电枪通过磁吸式接口与汽车连接，触发后对应充电桩指示灯变绿。
3. 周边环境营造
绿化种植：草坪用尼龙草皮裁剪后粘贴，边缘用绿色自粘胶条收边；行道树采用“铁丝骨架+植绒”工艺（高度5-8cm，树冠直径3-4cm，树干涂褐色丙烯颜料做旧）；
道路与灯光：沥青路面用黑色树脂浇筑（添加细沙模拟粗糙质感），UV打印车道线（宽度2mm，反光材质）；路灯采用0603贴片LED，底部连接纽扣电池，按压灯杆即可点亮。
三、后期处理：涂装与功能调试
分层上色工艺
建筑主体：外墙用灰色哑光丙烯颜料喷涂2遍，干透后用细笔手绘污渍纹理（浅灰色+少量赭石色）；光伏板涂深蓝色亮光漆（添加10%银色金属粉增强反光），边缘用银色漆勾勒边框；
场景点缀：小汽车模型分色涂装（车身白色，车窗茶色，轮毂银色），充电桩外壳喷蓝色哑光漆，充电枪头涂红色荧光漆。
功能联动调试
接通总控电路（5V低压电源，确保安全），测试充电桩指示灯与汽车模型的联动：插入充电枪后，对应车位LED灯带常亮绿色，拔出后3秒自动熄灭；
检查光伏板角度误差、建筑垂直度，确保整体观感与实景一致。
