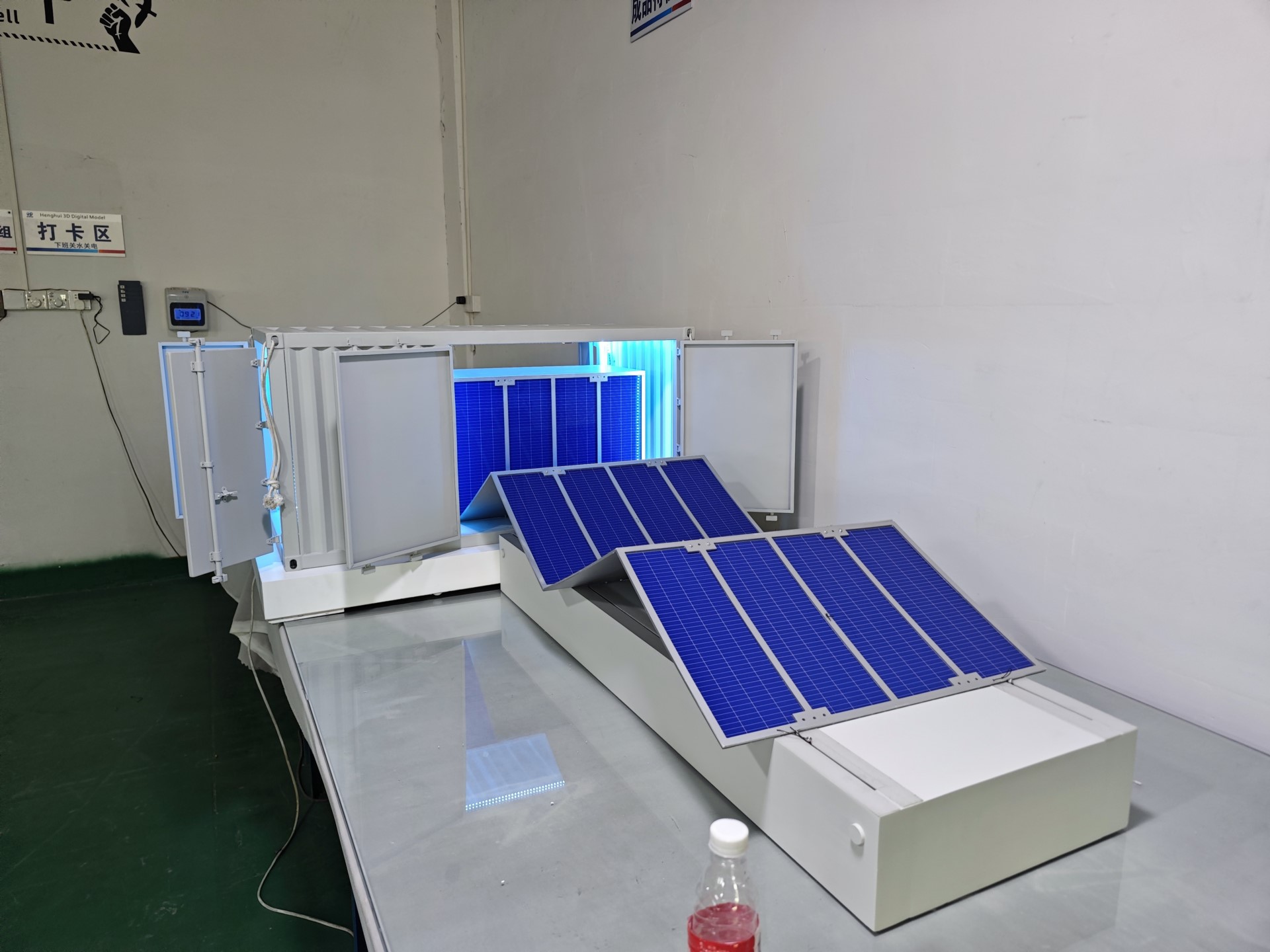

新能源太阳能光伏模型制作厂家 光伏展示教学模型定制工厂

太阳能电池板模型制作案例流程
‌

‌一、原型数据采集与建模‌

1. ‌资料分析‌：收集真实光伏组件的外观细节（如边框结构、电池片排列方式、接线盒位置），通过高清图片提取尺寸比例，确定模型缩比（如1:5或1:10）。

2. ‌结构设计‌：使用建模软件拆分组件结构，重点还原边框的棱角弧度、电池片的蓝色网格纹理，以及背板的安装接口，确保各部件比例与真实产品一致。

3.

‌
二、分部件加工‌

1. ‌框架成型‌：

   • 按设计尺寸切割框架基材，通过折弯工艺处理边角，模拟真实光伏组件的铝合金边框质感，手工打磨边缘至平滑无毛刺。

   • 在框架内侧预留面板安装槽，槽深与面板厚度匹配，保证组装时无缝贴合。




2. ‌面板制作‌：

   • 切割透明板材作为面板基底，使用激光雕刻机在表面刻画电池片的栅线纹路，纹路间距参照真实电池片比例，确保网格排列整齐。

   • 对面板边缘进行倒圆处理，模拟真实光伏板的钢化玻璃包边效果。




3. ‌细节部件‌：

   • 用薄金属片制作接线盒模型，粘贴于面板背面指定位置；用细导线模拟引出线，缠绕端子后固定，还原接线细节。

   •





‌三、组装与拼接‌

1. ‌面板固定‌：将雕刻好的面板嵌入框架卡槽，使用专用胶合剂沿缝隙均匀涂抹，确保面板与框架无松动，胶痕控制在0.1mm以内。

2. ‌支架安装‌：根据真实光伏支架的倾斜角度，制作可调节支撑结构，通过螺丝与框架底部连接，保证模型可模拟不同安装角度。

‌四、表面处理与上色‌

1. ‌底漆处理‌：对框架进行喷砂处理，去除表面杂质后喷涂灰色底漆，干燥后用细砂纸轻磨，提升漆面附着力。

2. ‌主体上色‌：

   • 面板部分：调配深蓝色透明漆，采用多层薄喷工艺，每层干燥后检查颜色均匀度，确保呈现真实电池片的蓝黑色光泽。

   • 框架部分：喷涂哑光银灰色金属漆，模拟阳极氧化效果，局部用黑色漆点画螺丝孔位，增强细节真实感。




3. ‌标识制作‌：用转印技术将品牌logo、型号参数等标识贴于面板右下角，字体大小与真实产品比例一致，边缘用透明保护漆覆盖防脱落。
