复兴号FXD1H货运电力机车模型制作案例

一、项目概述

本案例为1:48比例的复兴号FXD1H货运电力机车高精度仿真模型，采用合金与工程塑料复合材质打造，还原度达90%以上。模型以FXD1H 0001实车为原型，重点表现其标志性的鲜绿色涂装、模块化设备舱布局及八轴驱动结构，适用于铁路文化展示与企业礼品定制。

二、制作工艺与流程

1. 设计与模具开发

• 基于实车三维扫描数据构建数字模型，重点优化车头棱角线条与设备舱通风栅格结构

• 采用五轴CNC加工黄铜母模，车体分三段开模（驾驶室、设备舱、底盘），确保20cm长度内接缝误差≤0.1mm

2. 材料选择

• 车体框架：锌合金压铸，厚度1.2mm保证结构强度

• 设备舱盖板：ABS塑料蚀刻0.3mm散热孔

• 转向架与轮组：尼龙玻纤复合材料，轮缘做淬火处理

3. 精密组装

• 车体拼接：采用隐藏式榫卯结构连接，接缝处填补汽车级原子灰后镜面抛光

• 细节装配：受电弓使用0.8mm黄铜片手工折弯，弹簧机构实现升降功能

• 可动部件：八轴轮组通过微型轴承联动，转动阻力控制在5-8g·cm

三、涂装与细节处理

1. 底漆处理

• 全车喷涂灰色环氧底漆，1200目水磨后二次补土填补微观气孔

• 轮组与底盘单独遮盖，喷涂特黑底漆（RAL 9005）

2. 主色喷涂

• 绿色主体采用三涂三烤工艺：

  1. 先喷涂色漆（定制潘通色号PANTONE 17-6153 TPX）

  2. 镶嵌"复兴"字模后二次喷涂

  3. 罩光使用汽车级2K清漆




3. 细节强化

• 标识处理：车号FXD1H 0001采用丝网印刷，边缘做0.1mm光油包边

• 设备舱旧化：用珐琅漆渍洗散热格栅，干扫银灰表现金属质感

• 轮组磨损：轮缘接触面喷砂处理，模拟真实运行痕迹

四、品控标准

1. 尺寸校验：使用三坐标测量仪检测车体直线度（≤0.15mm/m）

2. 涂装检测：在D65光源下比色，色差ΔE≤1.5

3. 功能测试：受电弓500次升降循环测试无松动

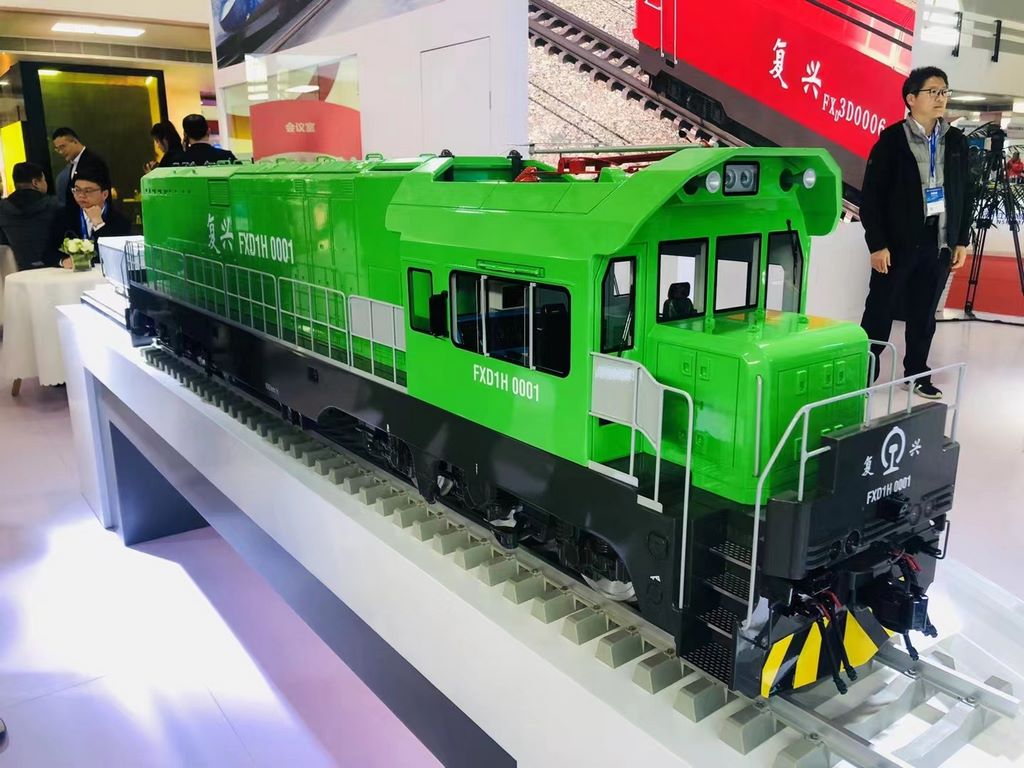

成品效果

模型完美呈现FXD1H货运机车特征：

• 鲜绿色漆面在光照下呈现金属颗粒质感

• 设备舱通风栅格可透视内部结构细节

• 轮组转动时可带动连杆同步运动
