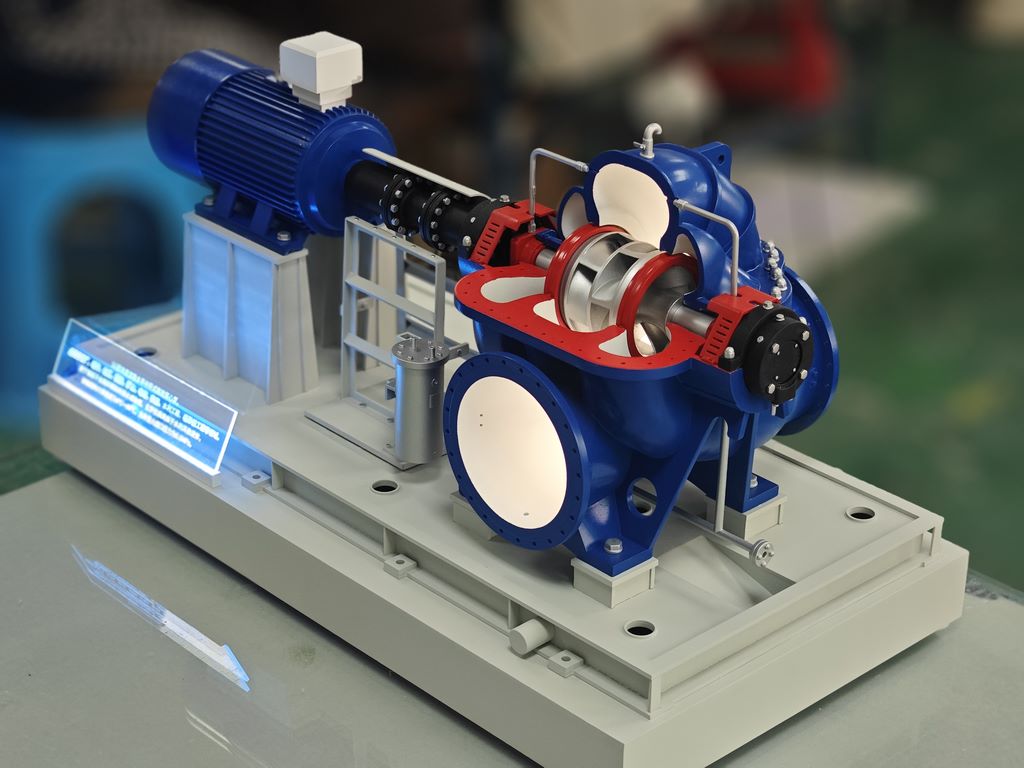

离心泵剖面模型制作工厂,工业设备教学模型定制厂家

一、模型设计与预处理

1. 数据来源
   采用工业级三维扫描仪对原型水泵进行逆向建模，通过点云数据处理生成初始CAD模型。设计团队根据剖面展示需求，在叶轮腔体、轴封结构等关键部位进行剖切优化，保留进出水口、轴承座等特征结构。

2. 模型修复
   使用Magics软件进行壁厚检测（最小1.2mm）、支撑结构自动生成，并对叶轮曲面进行网格修复。特别处理叶片与泵壳的0.5mm装配间隙，确保运动部件可手动旋转演示。

二、3D打印生产

1. 材料选择

• 主体结构：采用工业级PA12尼龙粉末，具有优异的尺寸稳定性和表面光洁度

• 透明部件：使用树脂打印观察窗，厚度3mm

• 运动组件：叶轮轴系采用316L不锈钢金属打印，经喷砂处理后实现0.1mm装配公差

2. 分层打印

• 设备：EOS P396工业级SLS打印机

• 层厚：0.08mm精细打印

• 特殊工艺：对中空流道结构采用可溶性支撑材料，后处理时通过碱性溶液溶解

三、后处理工序

1. 表面精加工

• 喷砂处理：使用120目玻璃珠对尼龙件进行统一喷砂，消除层纹

• 手工打磨：针对法兰密封面等关键部位进行600-2000目逐级打磨

• 超声波清洗：在60℃去离子水中清洗30分钟去除粉末残留

2. 组装调试

• 采用定位治具进行组件装配，叶轮与轴过盈配合需液氮冷装

• 手动测试叶轮旋转顺畅度，必要时进行微米级车削修整

3. 涂装工艺

• 底漆：环氧树脂底漆喷涂，80℃烘烤30分钟

• 分色喷涂：

  • 泵体：RAL5015天蓝色哑光漆

  • 内腔：RAL9001象牙白自流平漆

  • 剖切面：手工笔涂德国ABT亚克力金属色凸显结构层次

• 标识制作：采用水转印工艺还原原厂铭牌与警告标识
