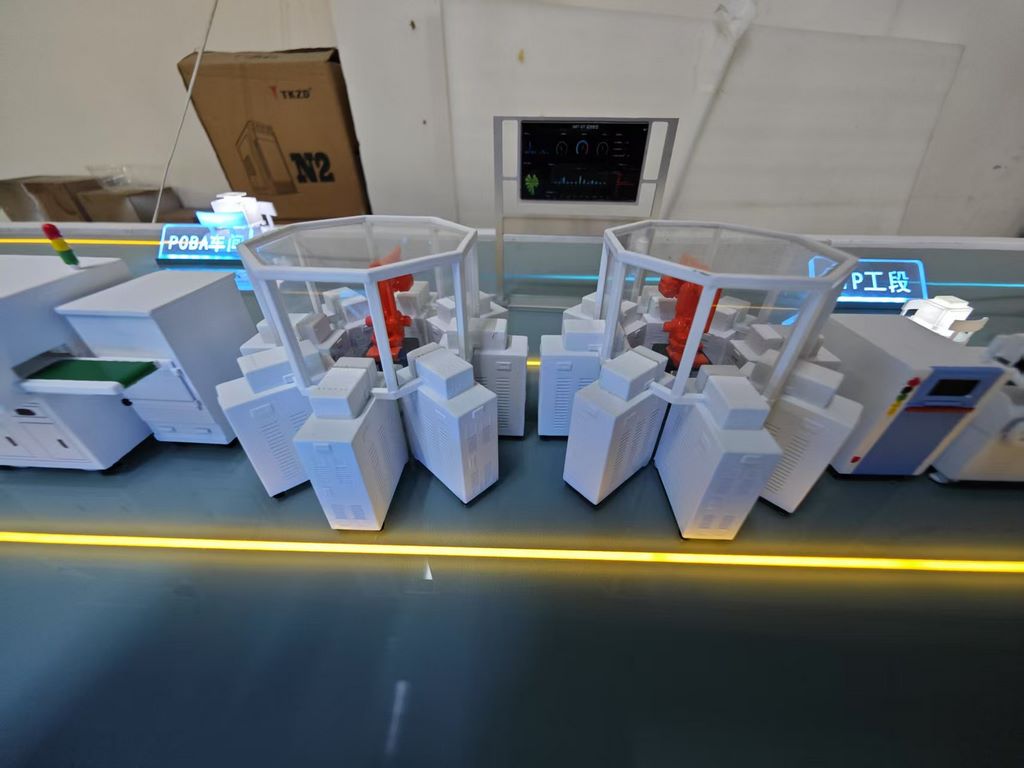

动态演示工业自动化生产线模型制作厂家

动态演示工业自动化产线模型制作案例

一、基础架构搭建

采用比例还原真实产线布局，主体框架使用6061航空铝板激光切割成型，关键承重部位采用黄铜加强件铆接加固。传送带系统选用硅胶复合材质压延成型，表面压制防滑纹路模拟工业级输送带质感，同步带轮组采用不锈钢精密蚀刻工艺制作。

二、核心模块制作工艺

1. ‌机械臂单元‌
   光固化3D打印六轴机械臂关节，内部嵌入微型步进电机实现摆动。末端执行器采用磁吸快换结构，可替换夹爪、吸盘等工具头，表面进行电镀处理呈现金属光泽。

2. ‌视觉检测站‌
   亚克力搭建的检测舱内嵌LED矩阵光源，配置可旋转的CCD相机模型。相机镜头使用树脂翻模工艺制作，镀膜处理产生真实镜面反光效果。

3. ‌装配工作站‌
   气动元件采用铜管弯折成型，连接3D打印的仿真电磁阀组。工作台面铺装带磁性可定位的仿钢化玻璃面板，边缘做倒角抛光处理。

三、表面处理技术

1. ‌旧化处理‌
   在设备接缝处涂抹凡士林后喷洒氧化液，形成自然锈蚀纹理。传动部位用石墨粉混合清漆制作油污沉积效果。

2. ‌色彩工程‌

• 机身主色采用三阶喷涂

• 安全标识使用丝网印刷荧光橙

• 电气柜门做拉丝效果处理，局部点缀镀铬件。

四、动态系统集成

1. ‌运动控制‌
   配置主控板协调微型伺服电机，传送带速度可调。机械臂运动轨迹通过电位器可调，实现示教再现功能。

2. ‌声光联动‌

• 故障报警时触发红色爆闪LED与蜂鸣器

• 合格品流向区设置绿色流水灯效

• 底部加装振动马达模拟设备运转触感。

五、细节强化

1. 在电气柜内布置仿真实体线束，采用漆包线编织

2. 设备铭牌使用蚀刻不锈钢板，内容包含防护等级标识

3. 地面铺设带磨损痕迹的防静电地胶模型。
