工业产线模型制作全流程记录

一、项目背景

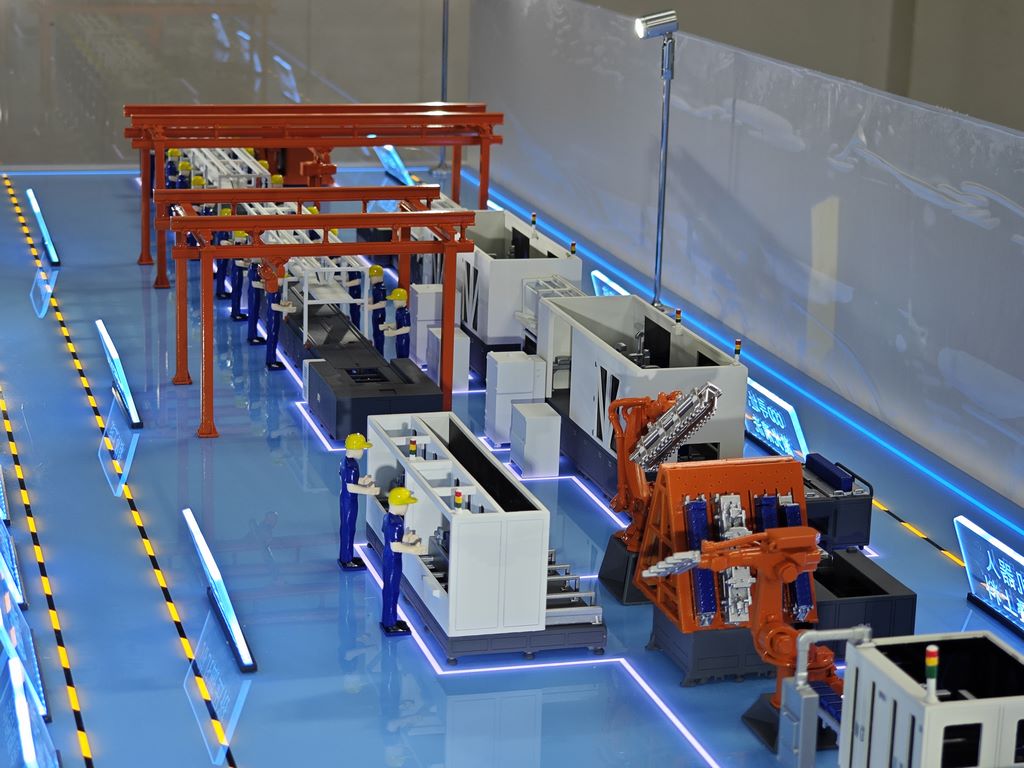

为某汽车零部件制造商制作的1:10智能装配线展示模型，需完整呈现上料机械臂、激光打标工位、视觉检测系统等12个功能模块，要求各单元可联动演示。

二、核心制作工艺

1. 骨架构建阶段

• 基座采用20mm厚电木板CNC雕刻成型，预埋M6不锈钢螺纹套

• 输送带支架使用1.5mm厚镀锌板激光切割，折弯角度精确到±0.5°

• 设备框架用铝合金型材搭建，关键节点采用3D打印尼龙连接件

2. 功能模块制作

• 机械臂：ABS精密注塑成型，关节部位内置微型轴承

• 检测工位：亚克力激光内雕呈现光学路径，镜面抛光处理

• 电气柜：蚀刻片工艺制作散热孔，门轴采用真铰链结构

3. 动态系统集成传送带使用医用硅胶带，直流电机配备PWM调速器。气动元件采用微型电磁阀控制，管路系统为紫铜管热弯成型。

三、材料创新应用

• 主体结构：航空铝搭配碳纤维板

• 防护罩：防眩光亚克力与不锈钢网复合

• 安全标识：夜光油墨丝网印刷

• 地面纹理：环氧树脂混合金刚砂浇筑

四、表面处理方案

1. 工业级涂装

• 底漆：环氧底漆静电喷涂，80℃烘烤2小时

• 分色处理：激光定位遮蔽，局部采用水转印木纹

• 磨损效果：石墨粉干扫工艺模拟使用痕迹

2. 细节强化

• 油渍表现：透明树脂混合褐色矿物粉

• 电缆制作：硅胶线热缩管包覆

• LED集成：SMD贴片灯带暗装
