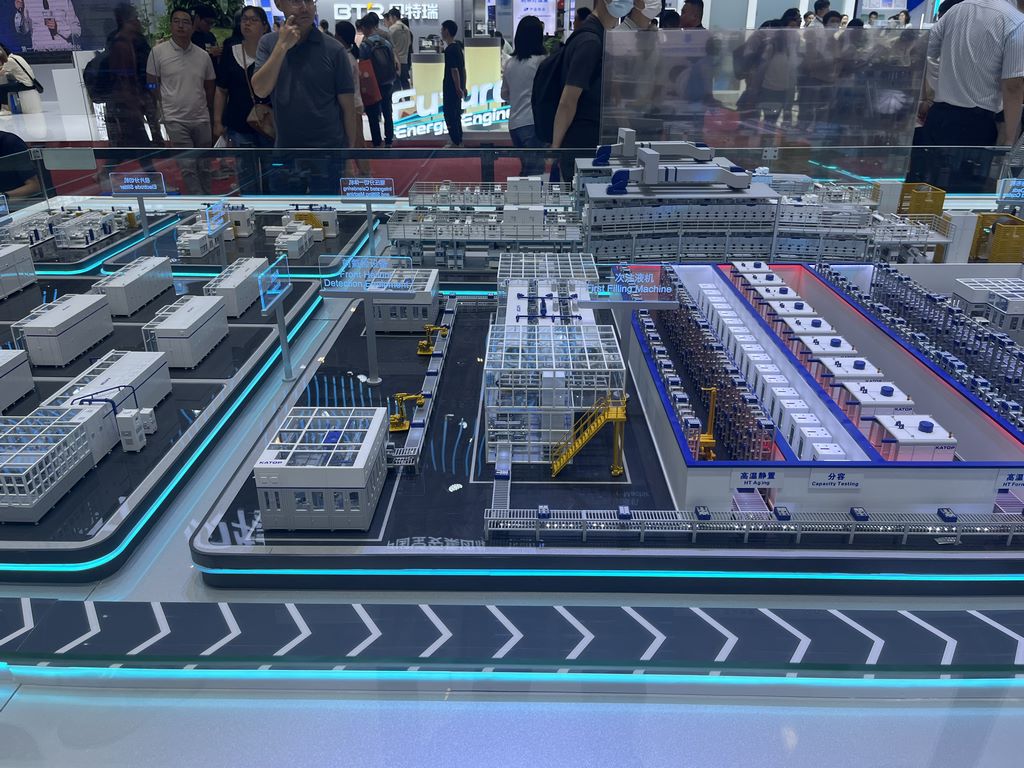

新能源锂电池生产线演示模型定制工厂

项目背景

本项目为某新能源企业定制1:50比例锂电生产线展示模型，要求完整呈现从电极制备到成品检测的全流程，重点表现涂布、叠片、注液等核心工艺段的设备特征。

材料选择

主体结构采用ABS工程塑料激光切割成型，确保设备框架的精准度；传动部件使用黄铜精密铸造后CNC加工，还原真实设备的机械质感；透明亚克力制作管道视窗，内部填充彩色树脂模拟电解液流动效果。

核心工艺实现

1. 涂布机模块：

• 采用分层雕刻工艺制作滚筒组，表面喷涂特种哑光金属漆

• 基材输送带使用硅胶膜热压成型，边缘做磨损处理

• 烘箱段内置微型LED灯带，透过镂空散热孔呈现橘红色光效

2. 叠片工作站：

• 机械臂关节采用3D打印尼龙材质，保留层积纹路增强工业感

• 极片堆叠区设置可活动磁吸结构，方便演示取放过程

• 工作台面蚀刻防滑纹理，局部做油渍旧化处理

3. 注液密封段：

• 真空腔体双层透明壳体夹层中注入蓝色渐变树脂

• 密封圈使用真实橡胶材质嵌入安装

• 压力表盘印刷渐变红色警示区

表面处理工艺

• 设备外壳先喷涂底漆后做静电植绒，模拟工业设备表面颗粒感

• 管道系统采用珠光漆分层喷涂，突出不同介质流向

• 危险区域粘贴真实比例安全标识贴纸

• 整体做粉尘堆积效果：用石墨粉混合固定液在角落处制作工艺残留

动态效果集成

• 输送带下方隐藏微型电机实现间歇运动

• 关键工位设置触摸感应点，触发对应区域的指示灯

• 总控台嵌入7寸液晶屏循环播放生产数据动画
