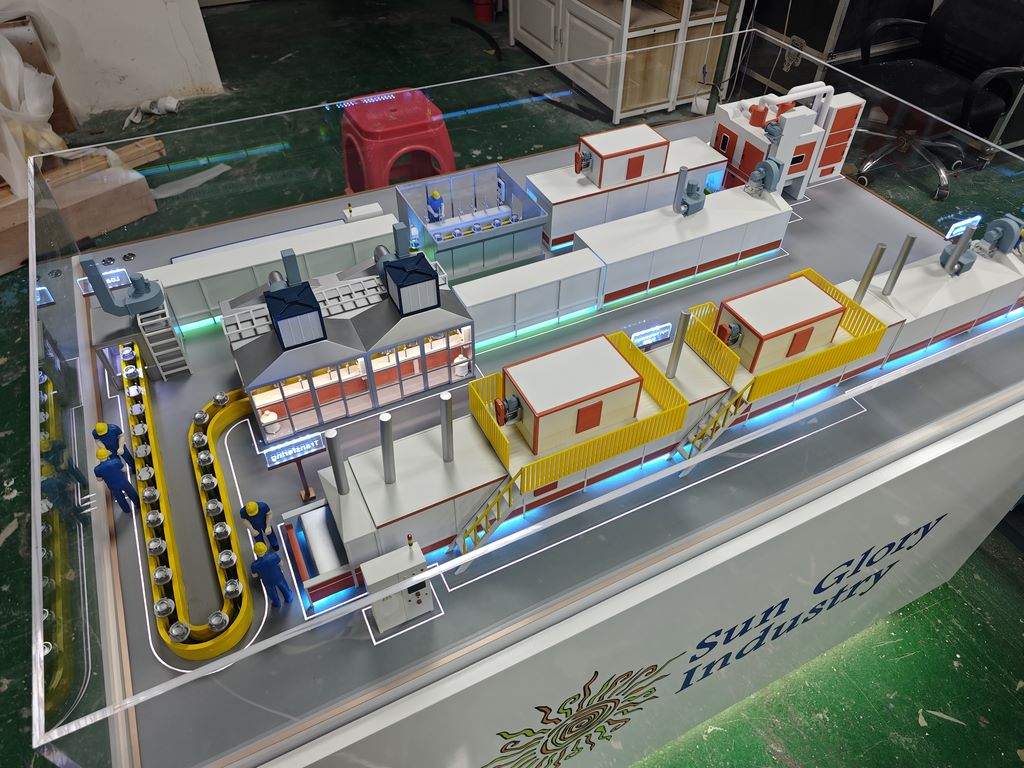

工业喷镀生产线精细模型制作方案

一、原型测绘与设计

1. 现场数据采集

• 采用三维激光扫描仪获取设备空间数据

• 重点记录喷镀室、固化炉等核心单元结构

• 采集工件流转轨迹与机械臂工作范围

2. 模型设计规范

• 按1:20比例重建生产线布局

• 保留六轴机械臂关节活动结构

• 还原废气处理系统管道连接方式

二、材料选用方案

1. 主体结构材料

• 喷镀室壳体：亚克力激光切割+磨砂处理

• 传送系统：铝合金CNC加工+硅胶履带

• 固化设备：不锈钢蚀刻网板结构

2. 特殊效果材料

• 镀层效果：真空镀膜工艺模拟

• 液体槽体：环氧树脂浇注透明层

• 控制面板：PCB板蚀刻电路纹路

三、精密加工工艺

1. 金属部件处理

• 喷枪组件微钻孔径0.3mm

• 机械臂齿轮组激光精雕

• 轨道滑块做真实滑动结构

2. 非金属部件成型

• 废气处理塔分层注塑

• 工件夹具3D打印镂空结构

• 管路系统热弯定型

四、表面精饰工艺

1. 基础涂装标准

• 底漆：汽车级电泳漆

• 面漆：双组分聚氨酯金属漆

• 配色：RAL7035灰+RAL5017蓝

2. 工况效果模拟

• 喷镀室做渐变色镀膜效果

• 传送带做轻微磨损痕迹

• 控制台做油渍沾染效果

五、动态效果集成

1. 可动结构实现

• 机械臂六轴联动演示

• 传送带变频调速功能

• 喷镀雾化效果模拟
