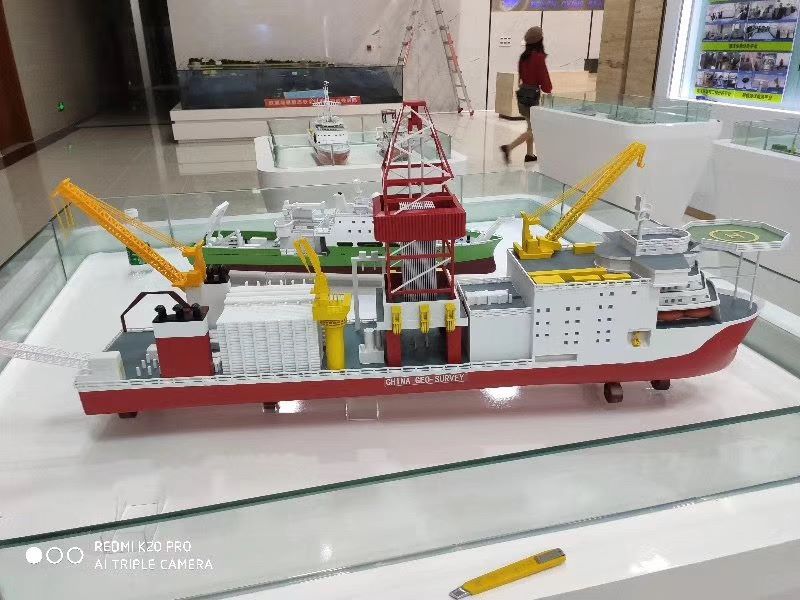

海洋地质调查船高精度展示模型制作案例

一、项目背景与核心要求

受中国地质调查局委托，我厂承接其新型海洋地质调查船展示模型制作任务。该模型需严格参照实船设计方案，重点还原科考设备布局、船体涂装及作业状态细节，还原度要求达90%以上，用于国家级海洋科技展厅长期陈列。

二、分层制作工艺解析

1. 船体构建——骨架与蒙皮

• 龙骨框架：采用椴木层板激光切割出船体肋骨结构，纵向加固航空铝条确保3米长度不变形；

• 复合蒙皮：外层包覆0.8mm厚ABS板，热风枪软化后贴合双曲率船艏，接缝处用原子灰填补并手工雕刻铆钉纹路；

• 甲板处理：3mm厚柚木纹PVC板激光切割，防滑区域通过蚀刻工艺再现菱形凸纹，舱口盖预埋微型合页实现可开启。

2. 科考设备还原

• 钻探系统：

  • 主钻塔采用不锈钢管搭建三角支架，顶部滑轮组为黄铜蚀刻件手工装配；

  • 钻杆用铝管分段嵌套，可模拟升降状态，表面氧化处理呈现金属磨损质感。




• 起重设备：

  • A型吊架（A-Frame）用2mm厚亚克力雕刻，液压杆内置弹簧实现伸缩效果；

  • 折臂起重机关节处采用3D打印尼龙套件，承重测试达200g不形变。




3. 动态场景营造

• 船尾声呐舱透明舷窗内嵌微型蓝光LED，模拟多波束扫描状态；

• 直升机甲板磁吸式停机标识，可随展示需求更换不同机型模型。

三、材料选择与功能适配

• 主结构：椴木（防潮处理）、ABS工程塑料（耐温差变形）；

• 细节部件：黄铜蚀刻片（设备支架）、尼龙（活动关节）、透明树脂（舷窗）；

• 特殊处理：船底涂覆防紫外线清漆，避免长期展示褪色。

四、涂装与旧化工艺

1. 基础涂装

   • 船体红白水线：先喷涂白色底漆，遮盖带精准分割后喷朱红色，交界处用000号笔修边；

   • 设备色彩：吊车黄采用哑光聚氨酯漆，钻塔红为金属底漆+透明红叠加，呈现阳极氧化效果。

2. 作业痕迹还原

   • 甲板旧化：粉彩混合模拟油渍（棕黑）与海水结晶（浅绿），重点堆积排水孔周围；

   • 锈蚀处理：钻塔底座点涂锈色渍洗液，用海绵蘸取银粉干扫突出金属棱角磨损。

3. 标识工艺

   • "CHINA GEO SURVEY"船名采用水转印技术，字符边缘无锯齿；

   • 吃水刻度线通过激光雕刻填色，在0.5mm宽度内清晰呈现。

   •
