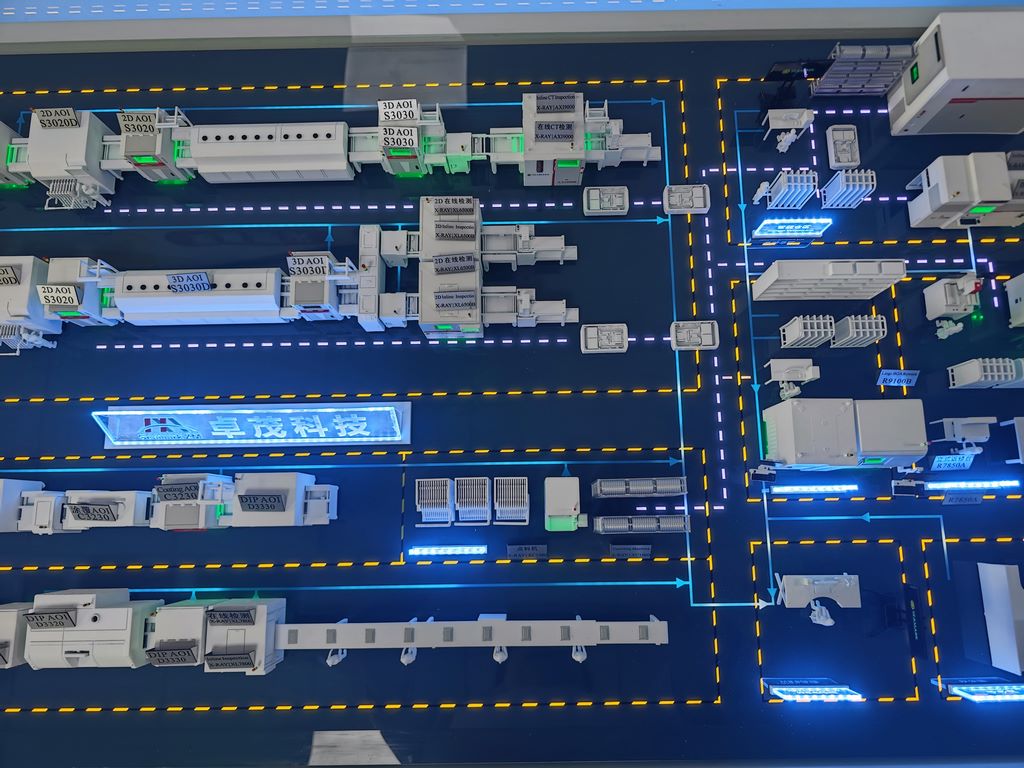

电子制造业仿真产线模型制作厂家

电子制造业产线模型制作工艺全解

主体结构铸造

采用航空级铝合金CNC加工设备框架，通过五轴联动铣削工艺塑造工业设备特有的加强筋结构。传送带支架使用304不锈钢激光切割后电解抛光，表面粗糙度控制在Ra0.4μm以内。设备外壳采用ABS真空吸塑成型，内衬3mm厚防静电亚克力板。

核心部件制作

1. 贴片机单元

• 料盘架：黄铜蚀刻片叠加0.1mm厚PET薄膜模拟料带

• 吸嘴组：钨钢微钻孔加工，末端镶嵌人造红宝石

• 运动导轨：镀铬铜棒配合微型直线轴承

2. 回流焊炉

• 炉膛：石英玻璃管热弯成型，内部喷涂耐高温陶瓷涂层

• 加热区：镍铬合金丝绕制发热体，外覆云母片绝缘层

• 传送网带：不锈钢丝编织后电解着色

3. AOI检测机

• 镜头模组：光学级树脂3D打印透镜组

• 照明系统：COB封装LED阵列配合导光板扩散

• 机箱散热孔：激光穿孔后手工倒角去毛刺

工业级涂装工艺

1. 底处理阶段

• 整线经过超声波脱脂清洗

• 喷涂双组分环氧导电底漆

• 关键接缝处施加0.3mm宽仿密封胶条

2. 分色喷涂

• 设备主体：哑光深灰底色+金属粉罩面

• 运动部件：镀铬银与氧化黑双色阳极效果

• 安全标识：丝印UV油墨配合激光雕刻

3. 工况旧化

• 传送带：石墨粉干扫配合真实锡膏残留

• 设备脚轮：特调锈蚀液结晶处理

• 控制面板：UV固化透明磨砂层模拟手部摩擦痕迹

动态效果集成

• 传送带电机采用微型谐波减速器

• 回流焊温区LED模拟温度梯度变化

• AOI检测红光扫描系统真实还原
