项目背景

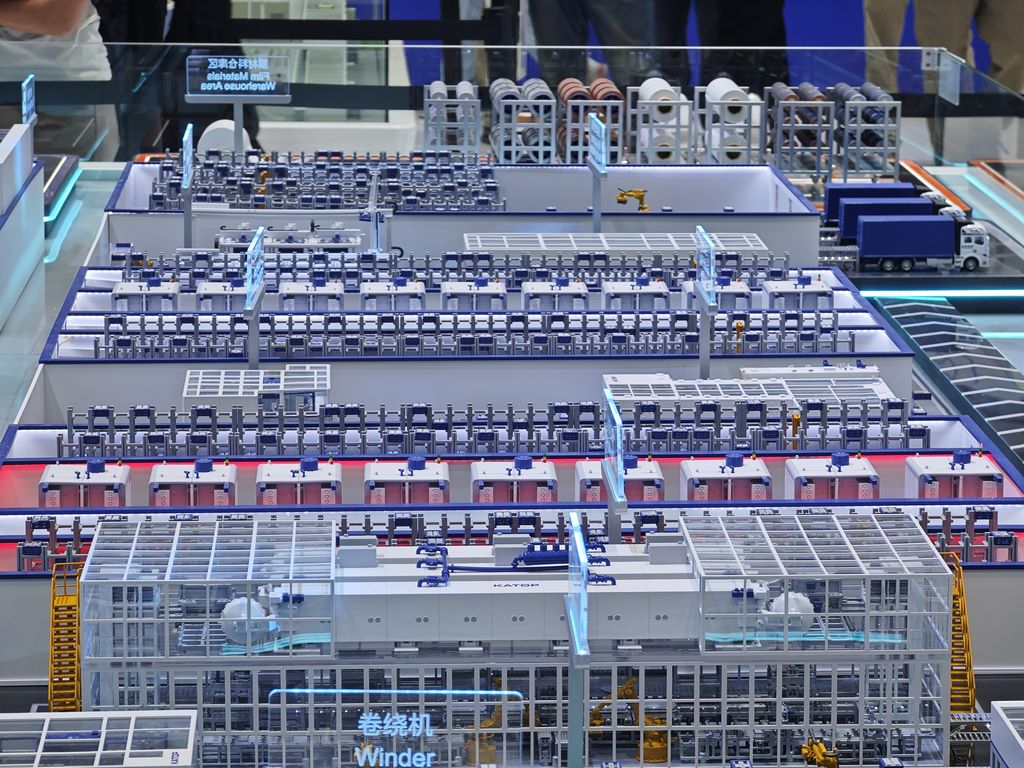

本案例针对锂电池全自动生产线制作比例微缩模型，包含电极制备、卷绕装配、电解液注入等8个核心工位，重点还原传送机构、机械臂抓取、密封检测等关键动作单元。

核心制作工艺

1. 数据预处理

• 将生产线CAD图纸拆解为142个功能模块，对传送带滚轮组等重复结构采用参数化阵列建模

• 为0.3mm以下的薄型护栏增加加强筋结构

• 机械臂运动轨迹通过运动学仿真验证干涉情况

2. 光固化成型

• 主体框架采用高韧性光敏树脂（Liqcreate Composite）

• 透明观察窗使用水晶级光敏树脂（Formlabs Clear V2）

• 微型齿轮组采用50μm超薄层厚配合延迟剥离技术

3. 后处理流程

• 支撑去除：采用两阶段溶解法（先乙醇软化后水刀精修）

• 表面处理：

  • 传送带表面喷砂形成类橡胶质感

  • 金属部件电解抛光后磁控溅镀钛层

• 装配调试：

  • 使用微型激光测距仪校准机械臂行程

  • 传送带同步性测试误差控制在±0.5mm内

4. 涂装体系

• 底漆：导电底漆处理消除静电吸附

• 分色方案：

  • 机架采用锤纹漆工艺

  • 运动部件保留金属原色

  • 安全标识1:1丝网印刷

• 环境融合：

  • 设备接缝处制作油渍效果

  • 传送带添加磨损渐变
