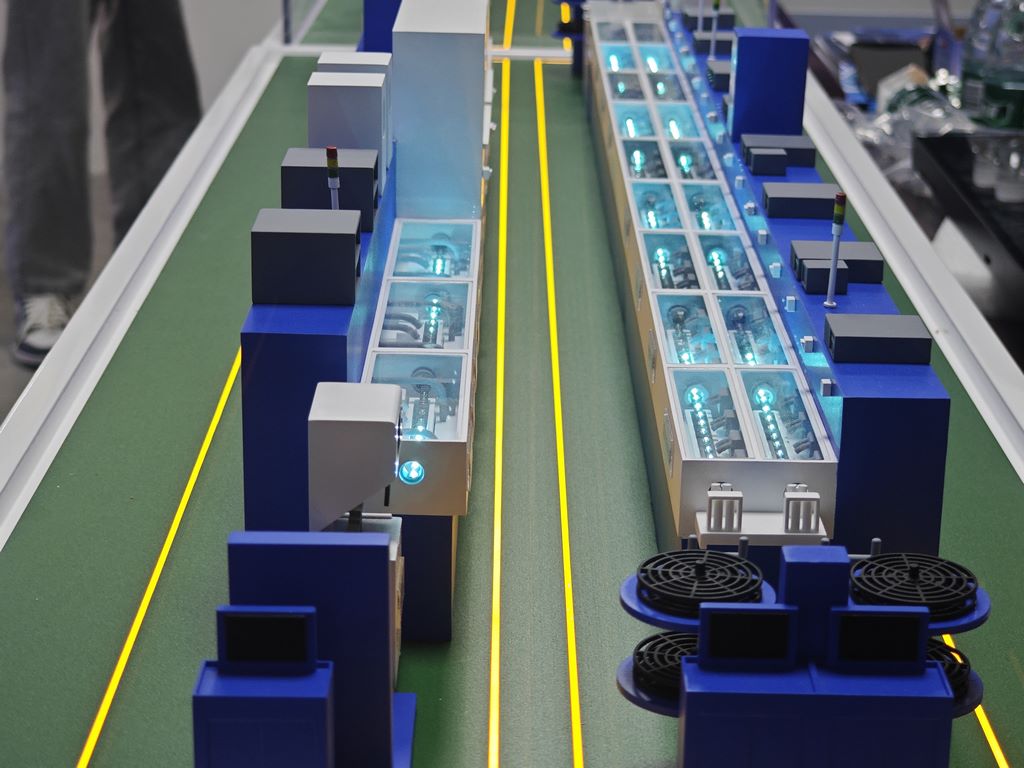

电子元器件表面处理模型制作案例
1. 基体成型阶段
材料选配:主体结构采用玻纤增强光敏树脂(DSM Somos® NeXt),兼顾强度与细节表现;可动部件使用柔性树脂(Stratasys TangoBlack+)模拟橡胶密封圈
3D打印:工业级PolyJet设备分层打印,0.016mm层厚保证引脚间距精度。壳体内部预埋金属嵌件,模拟真实装配结构
2. 表面精加工
机械整平:数控打磨去除支撑残留,特制微型砂轮处理0.5mm宽度的镀金槽位
化学平滑:二氯甲烷蒸汽熏蒸消除层纹,重点处理对外展示面
缺陷修复:紫外线固化补土填充微型气孔,手术刀级手工修整
3. 镀层仿真
基底处理:先喷镀锌底漆增强金属质感,镜面抛光接触部位
分色电镀:
引脚区域:采用真空镀膜+透明琥珀色罩光,模拟硬金层光学特性
焊盘区域:丝印哑光金漆,还原未处理半成品状态
氧化仿真:局部喷涂蚀刻液,生成可控锈迹模拟库存件特征
4. 后期强化
结构加强:关键受力点注入环氧树脂骨架
环境防护:全件喷涂汽车级清漆,UV阻隔剂处理展示面
动态效果:可拆卸外壳设计,内部植入磁吸式电路板演示模块
